4G63 エンジンオーバーホール バルブスプリング

DVC00016
4G63のバルブスプリング組み付け作業です
バルブをすり合わせ、ステムシールを組み付け
スプリングコンプレッサーを使いコッターを入れていきます。











DVC00017

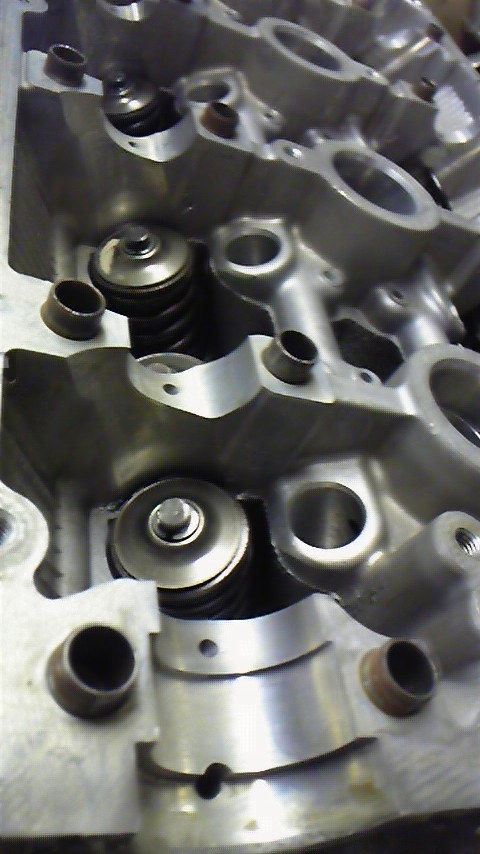

組み付け完了です、4Gはステムがリテーナーより出ているタイプで、ロッカーアームの作用点になります。リテーナーは直動やロッカーアーム方式で形状が違い直動ですと、インナーシムタイプかアウターシムタイプで分かれたりします。ロッカーアームでも作用点の上で、バルブクリアランス調整ネジ付きだったり、ラッッシュアジャスターでも事なります。
