2010年11月17日

謎のKKK K26タービン その2

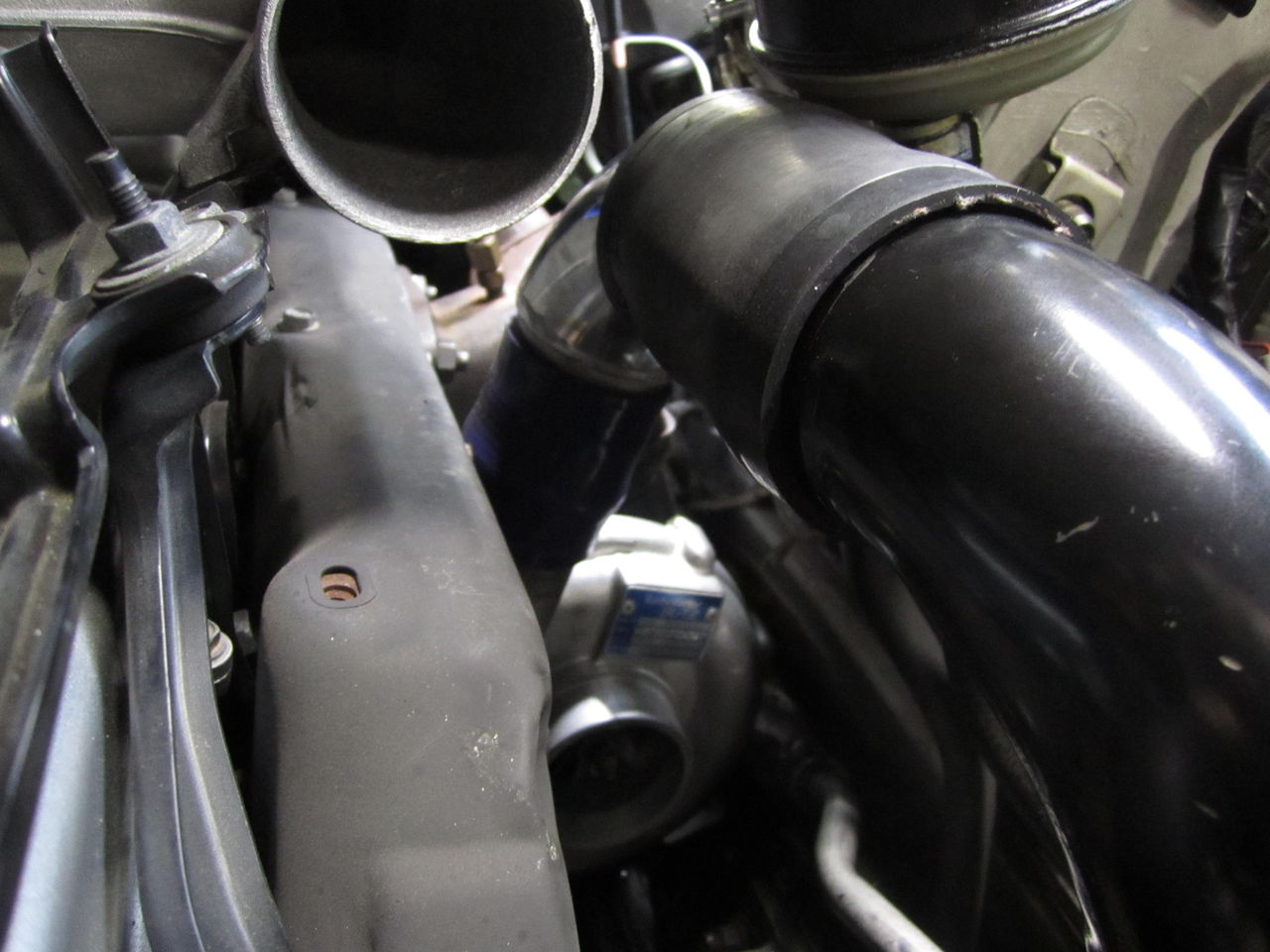

謎のKKK仮組すると、やはりパイピングなど合いません。

             IMG_0339

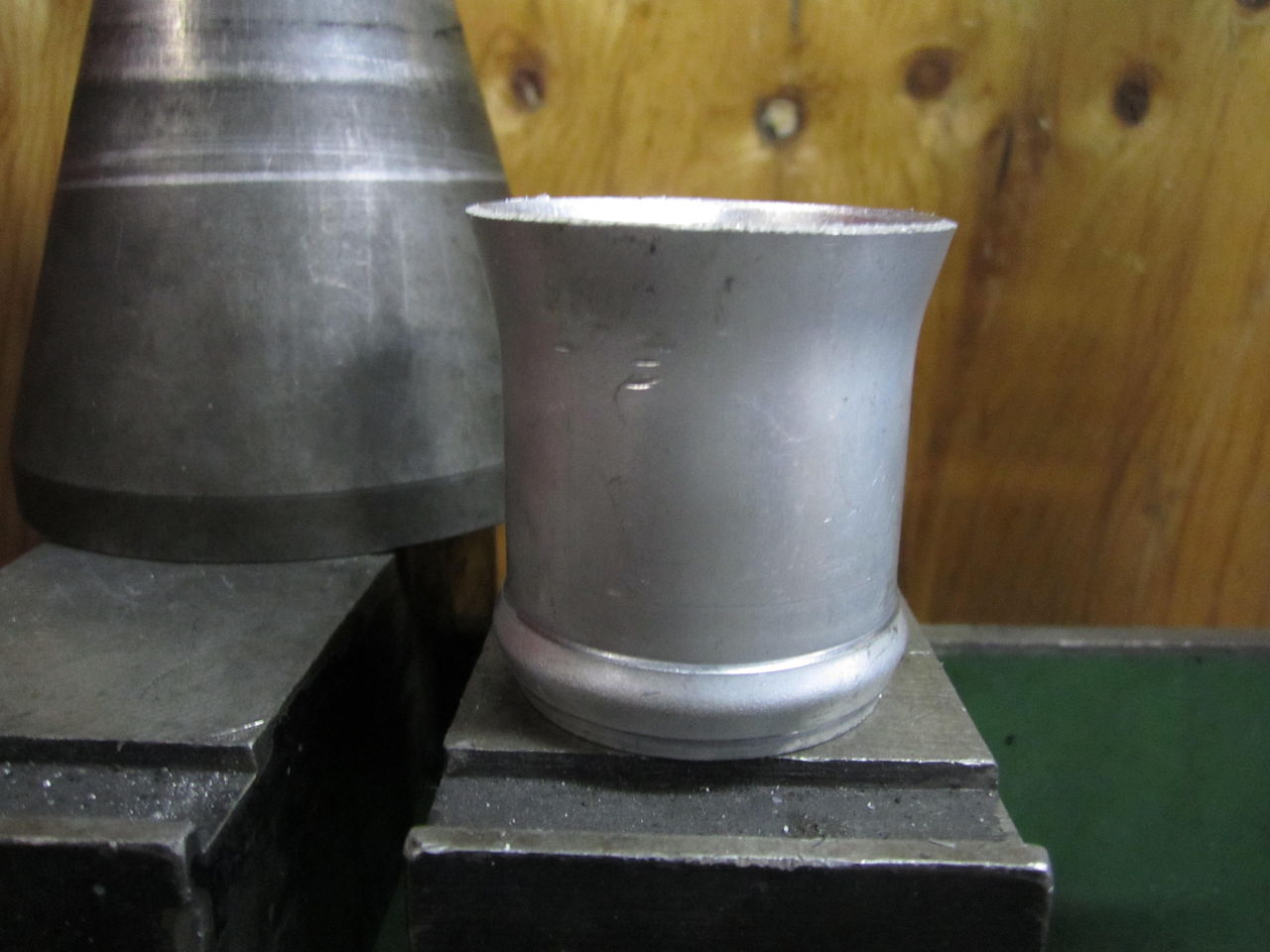

タービン出口が50ΦでSTDのパイピングが60Φなので異形パイプをつくります。

      IMG_0340IMG_0341
異形パイプをタービン出口に仮組しパイプとパイプの隙間をノーマルと同じ様に開けます。ノーマルはジョイントゴムが長く、そこで振動を逃がす様な作りです。
  IMG_0342IMG_0343

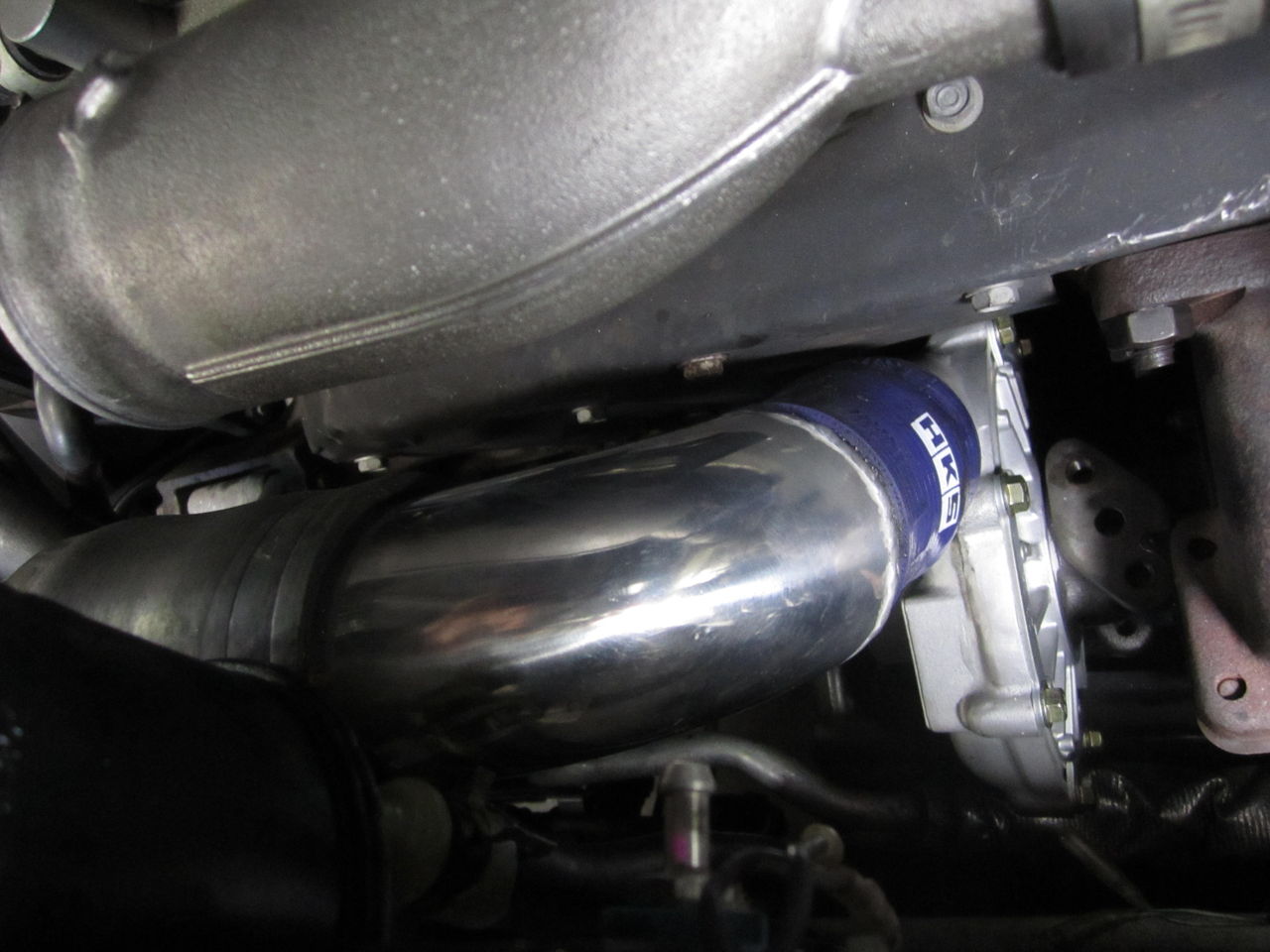

      なんとな繋がるようになりここから本溶接です
          IMG_0346

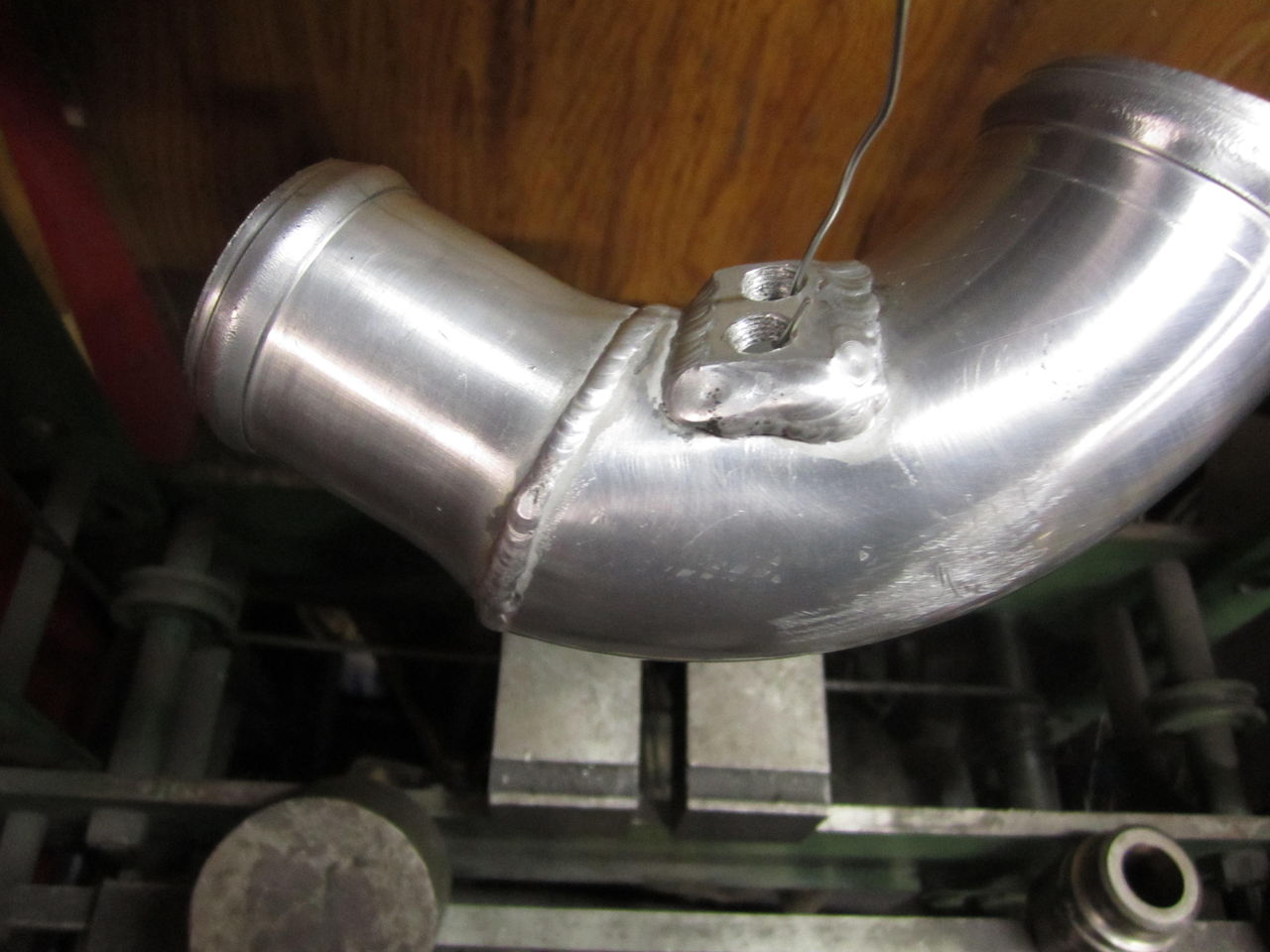

異形+90°ベントの組み合わせで形になりました、穴が2個はウエストゲートの圧力取り出しニップルの穴で、これもなるべく見えない位置にニップルが来るように位置決めしました。基本のエンジンルームがノーマル+αなのでパイピングも黒にペイントです。
    IMG_0348IMG_0349

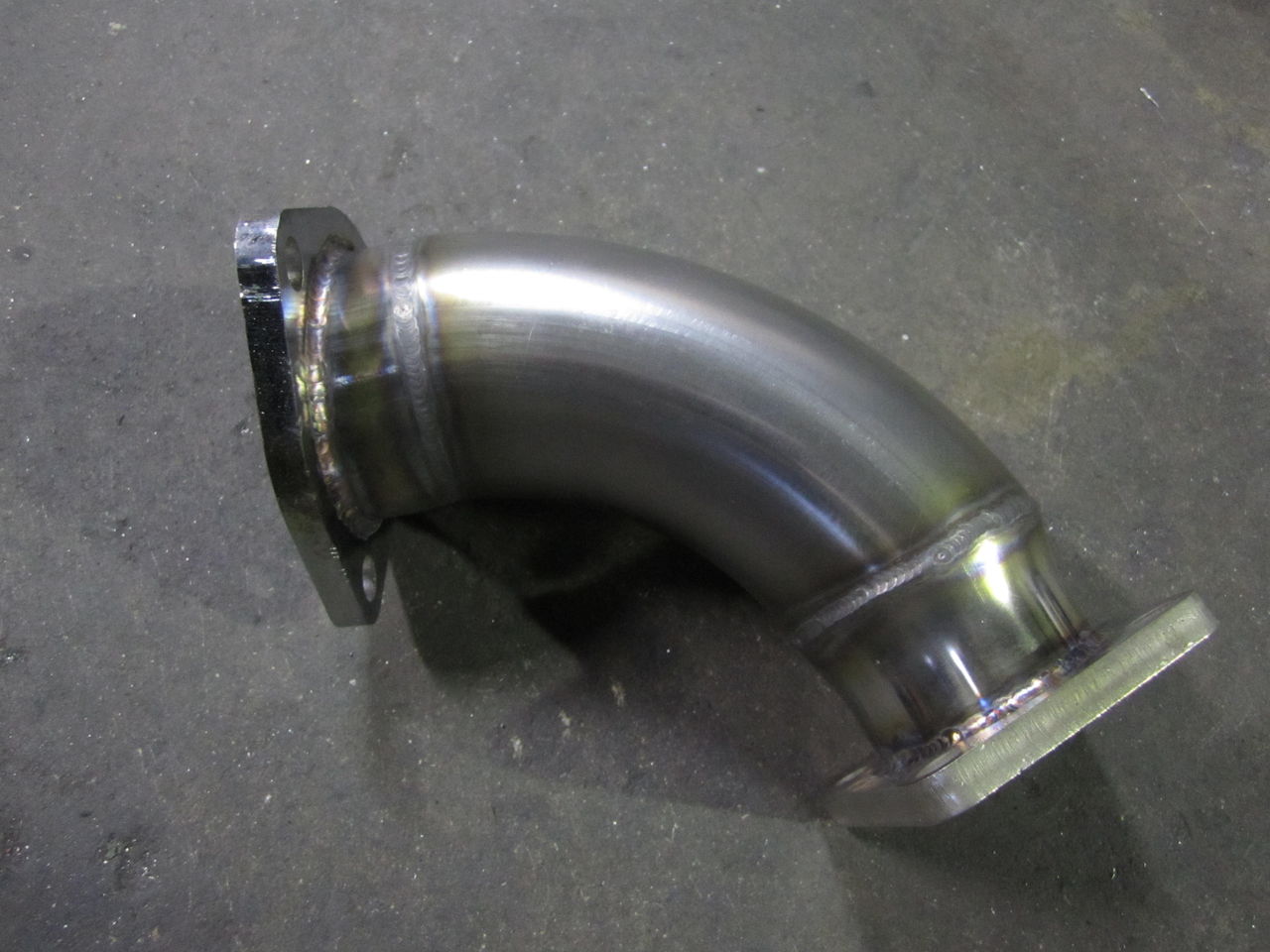

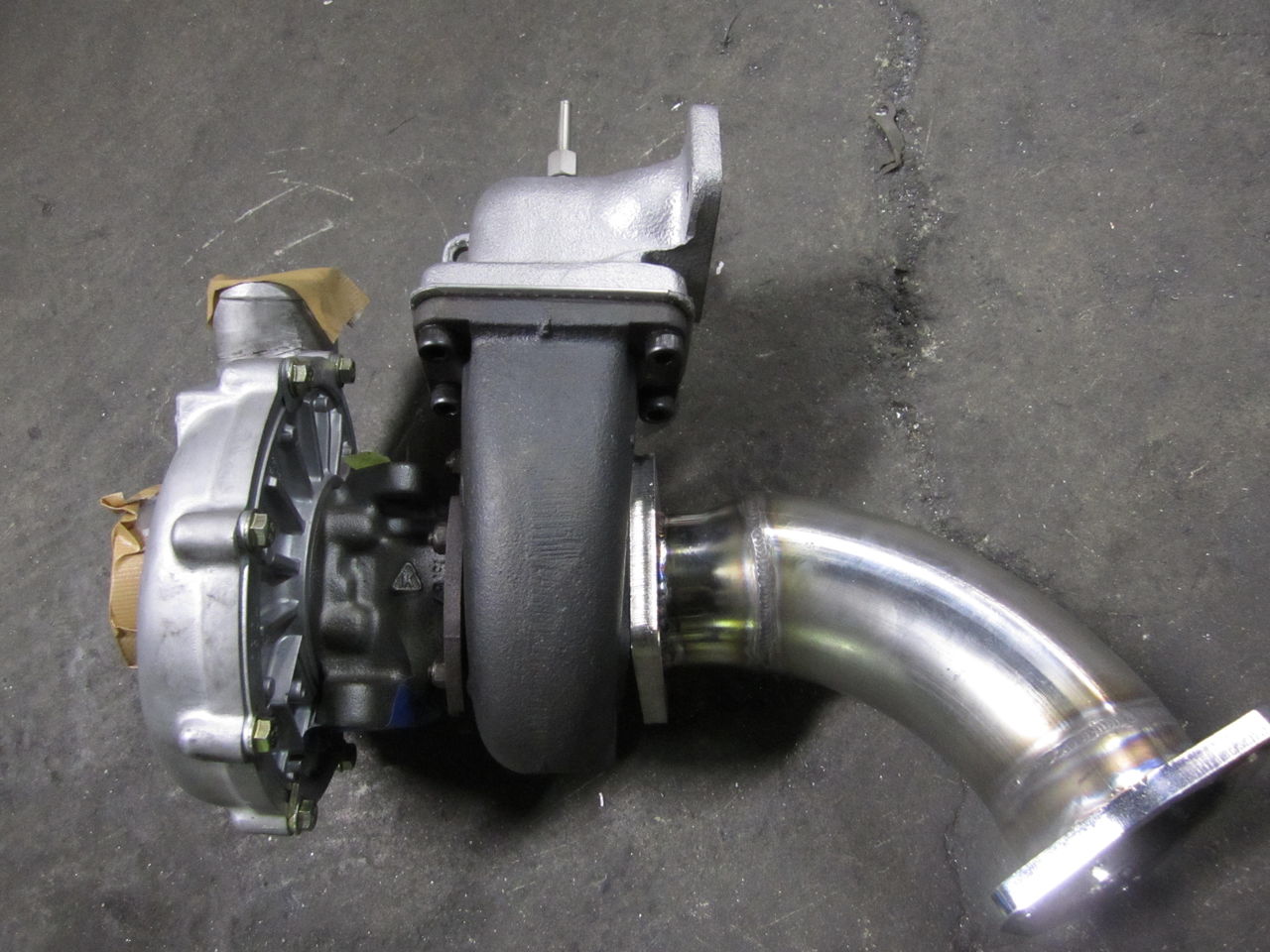

タービンアウトレットも同じく製作です、既存のフロントパイプに合わせるように製作こちらも60~70Φに変換でフランジ手前で微妙な曲げを入れて合うようになります、後は仕上げれば完成
    IMG_0358IMG_0360

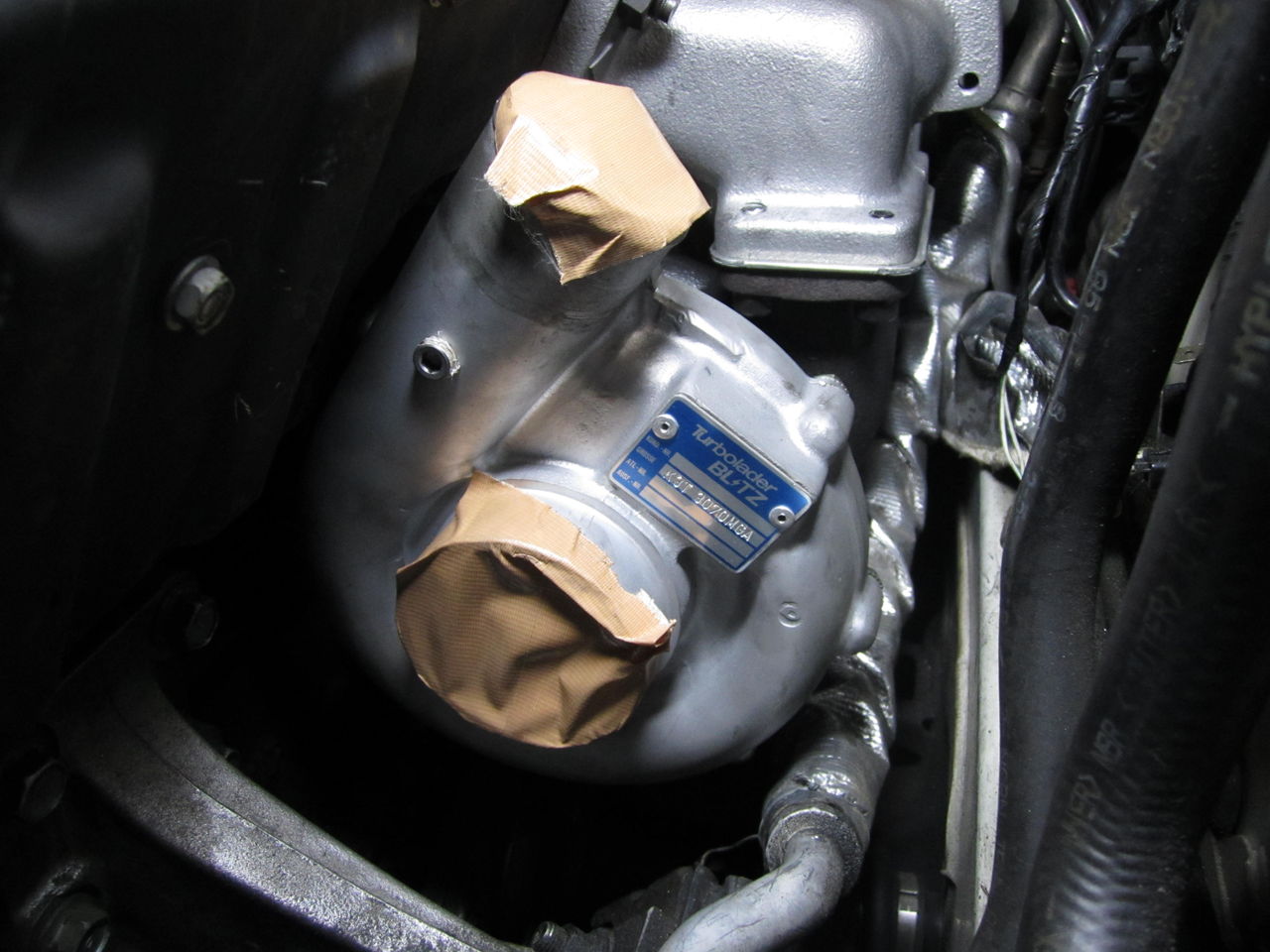

タービンアダプターは中古のままなので、ブラストでキレイに、ノーマルのEXマニに装着状態です、タービン自体はエンジンに近くなる設計でオイルラインなども製作していきます。

            IMG_0362
