2011年11月25日
LANCER EVO6 COSWORTH CAM Part2
カム変更していきます。現在はHKS製ですが、プロフィールの観点からコスワースに変更します。作用角は同じ角度です。

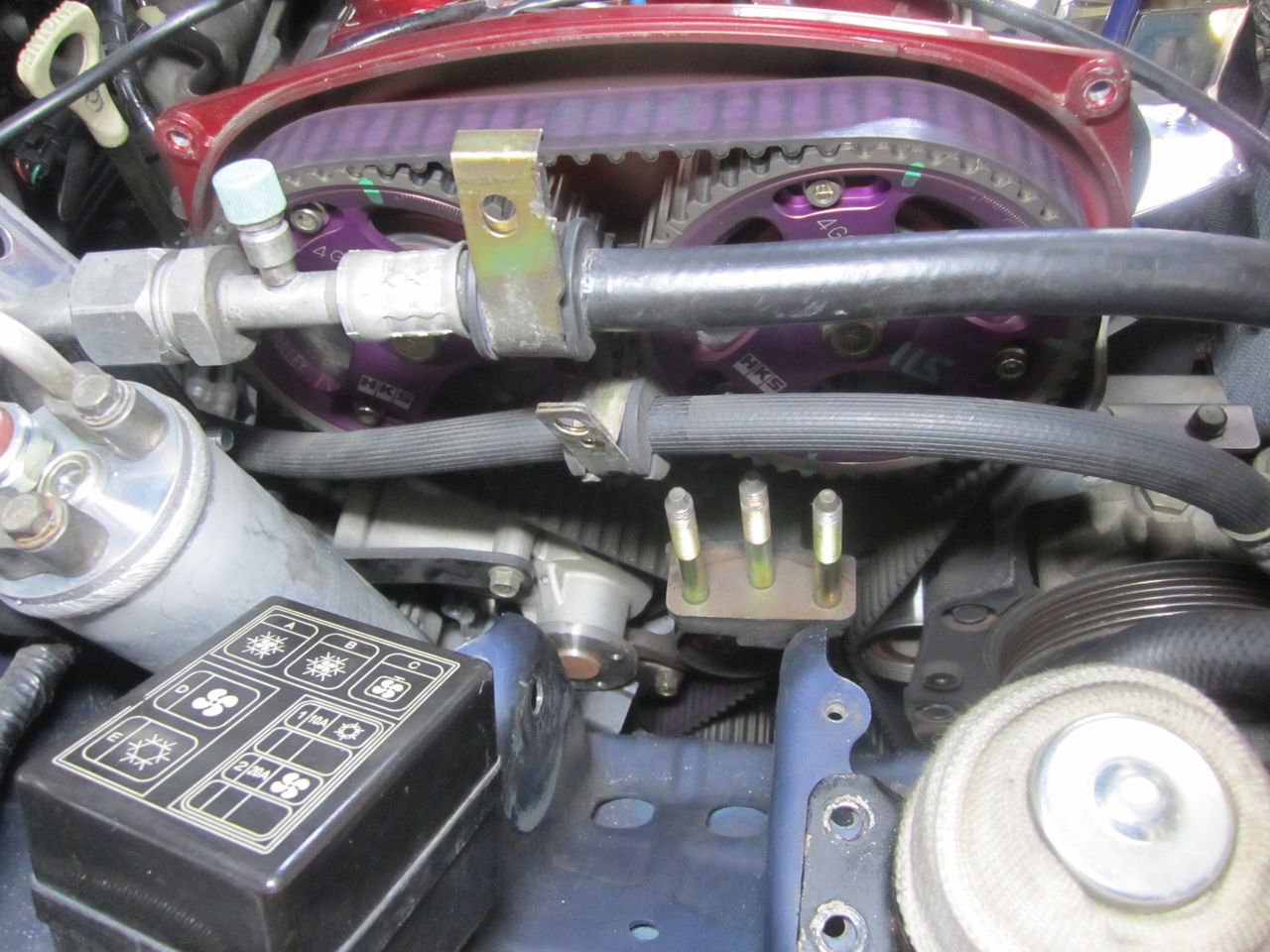

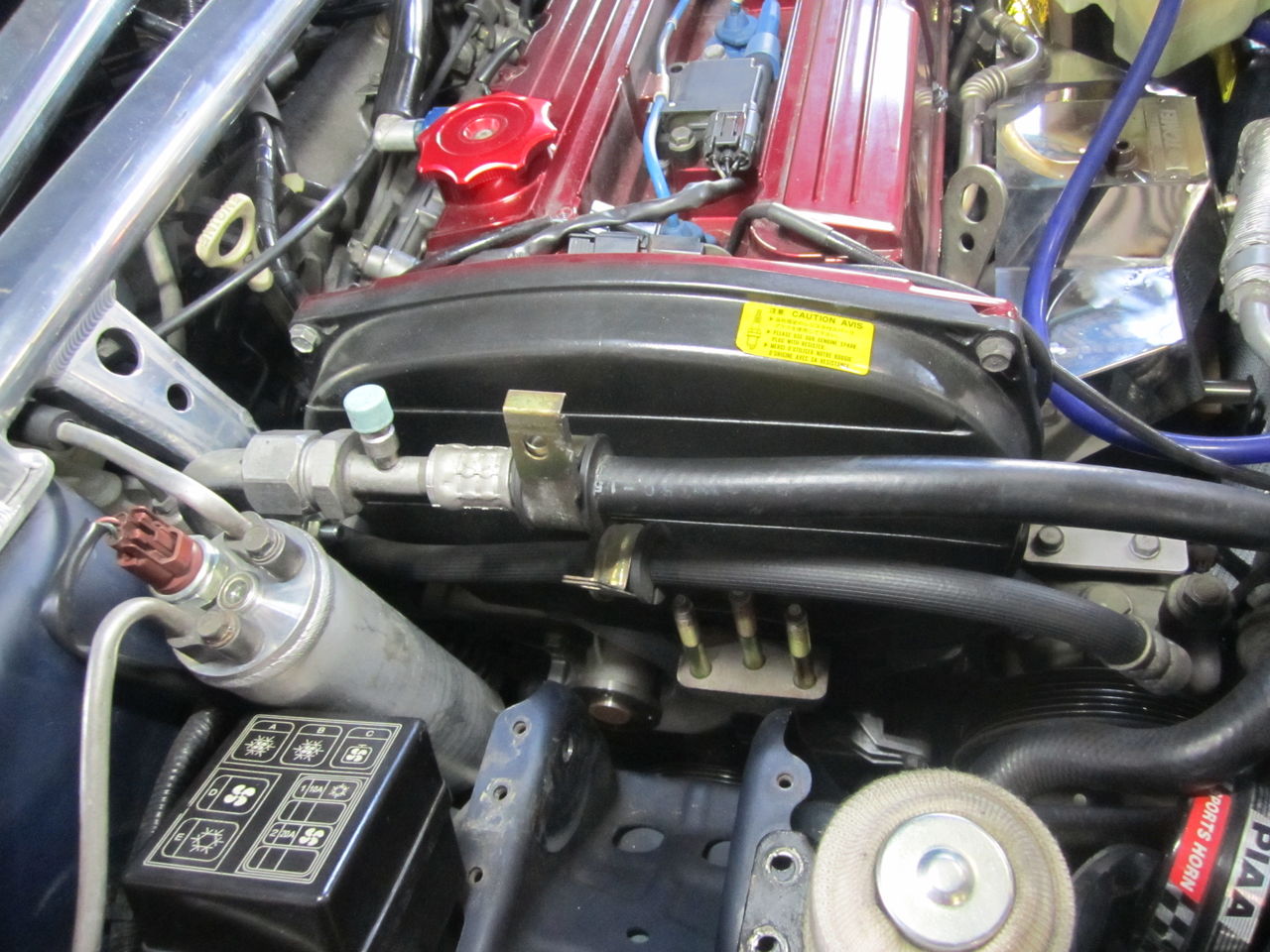

タイミングベルトカバーから外し、タイミングベルトを取り外します。

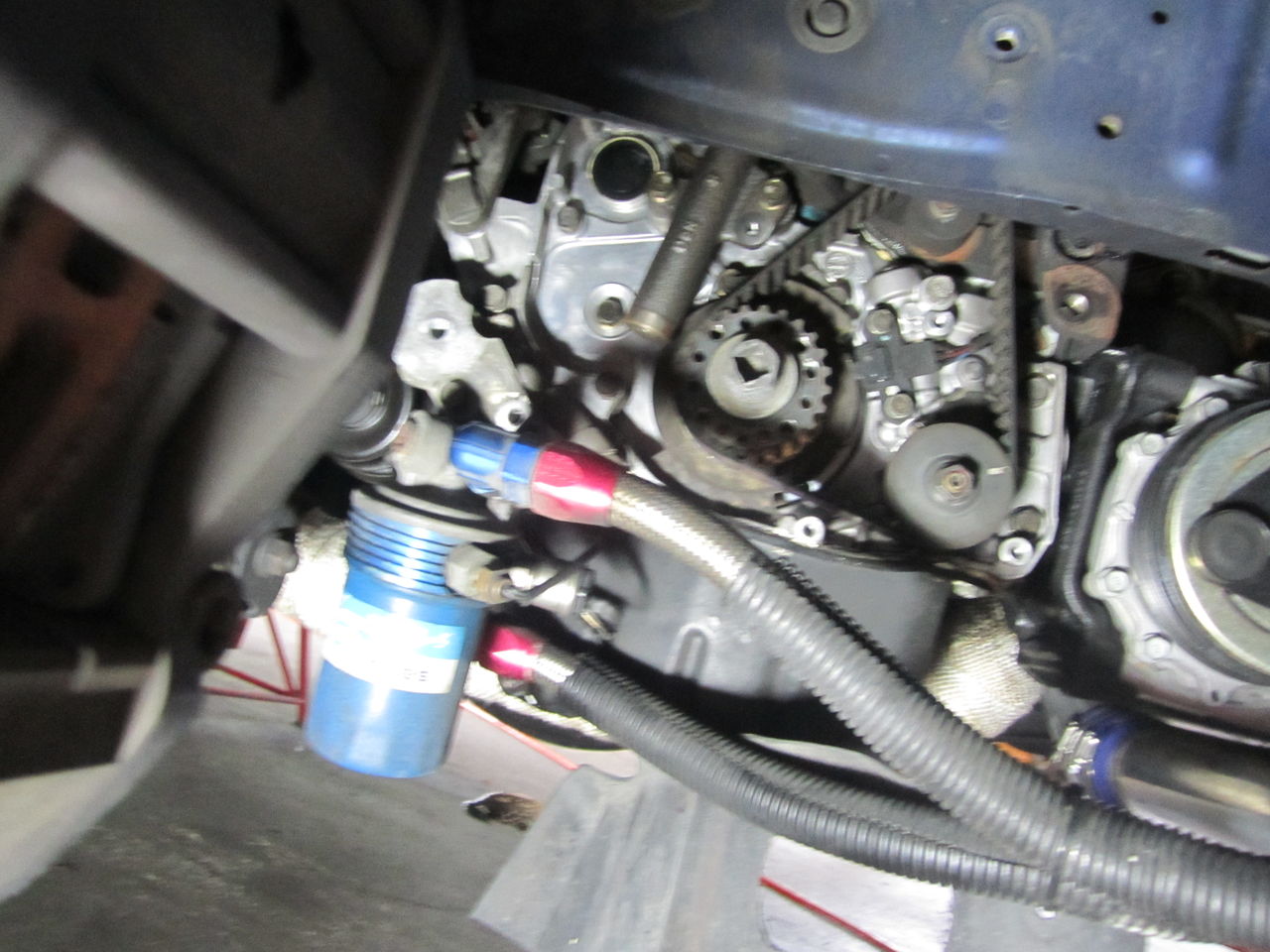

クランク側からです。上から下からの作業で合いマークをしっかりと確認します。

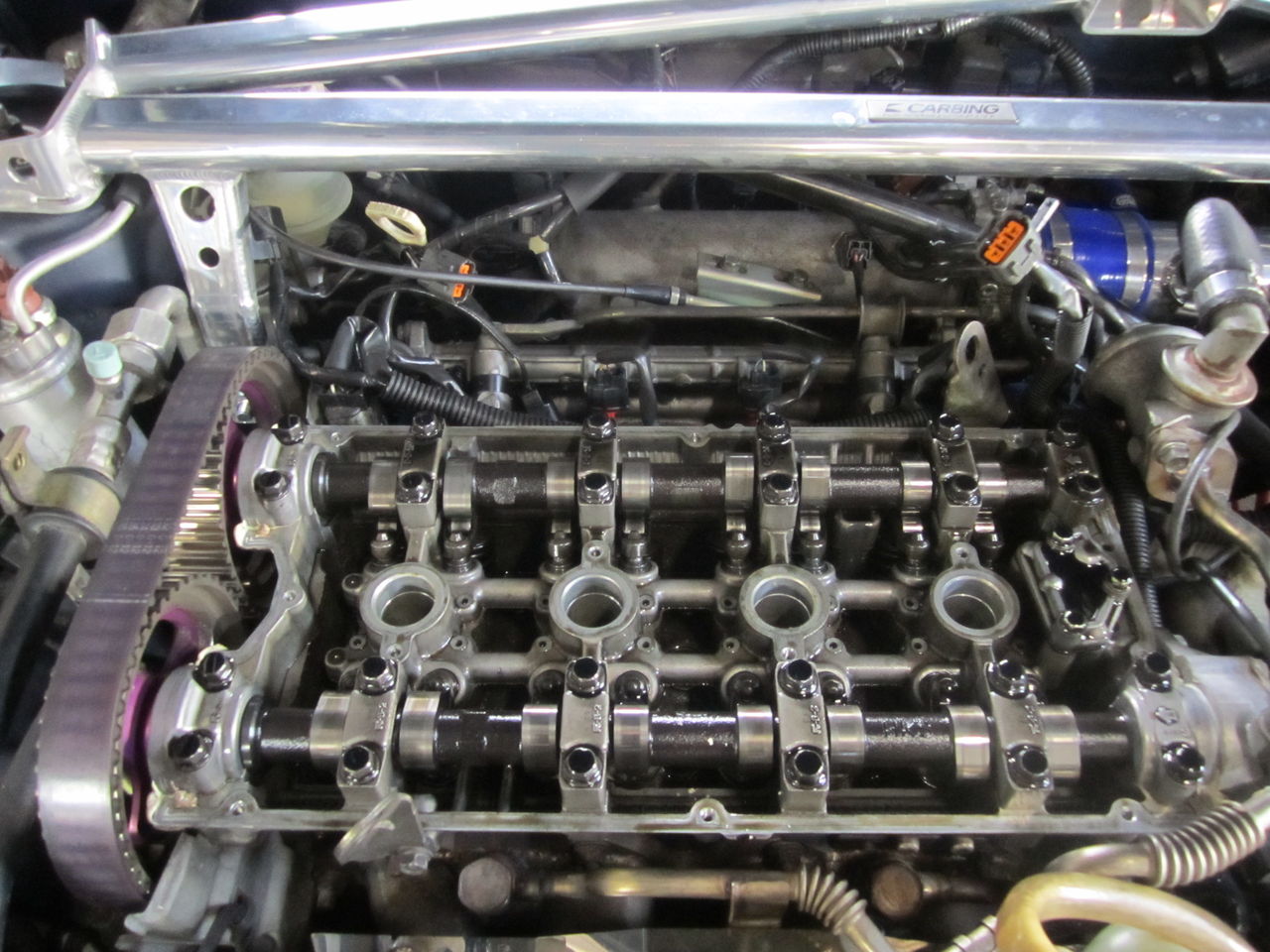

ロッカーカバー外して、念の為にカム位置を確認。しながらスプロケを外します。

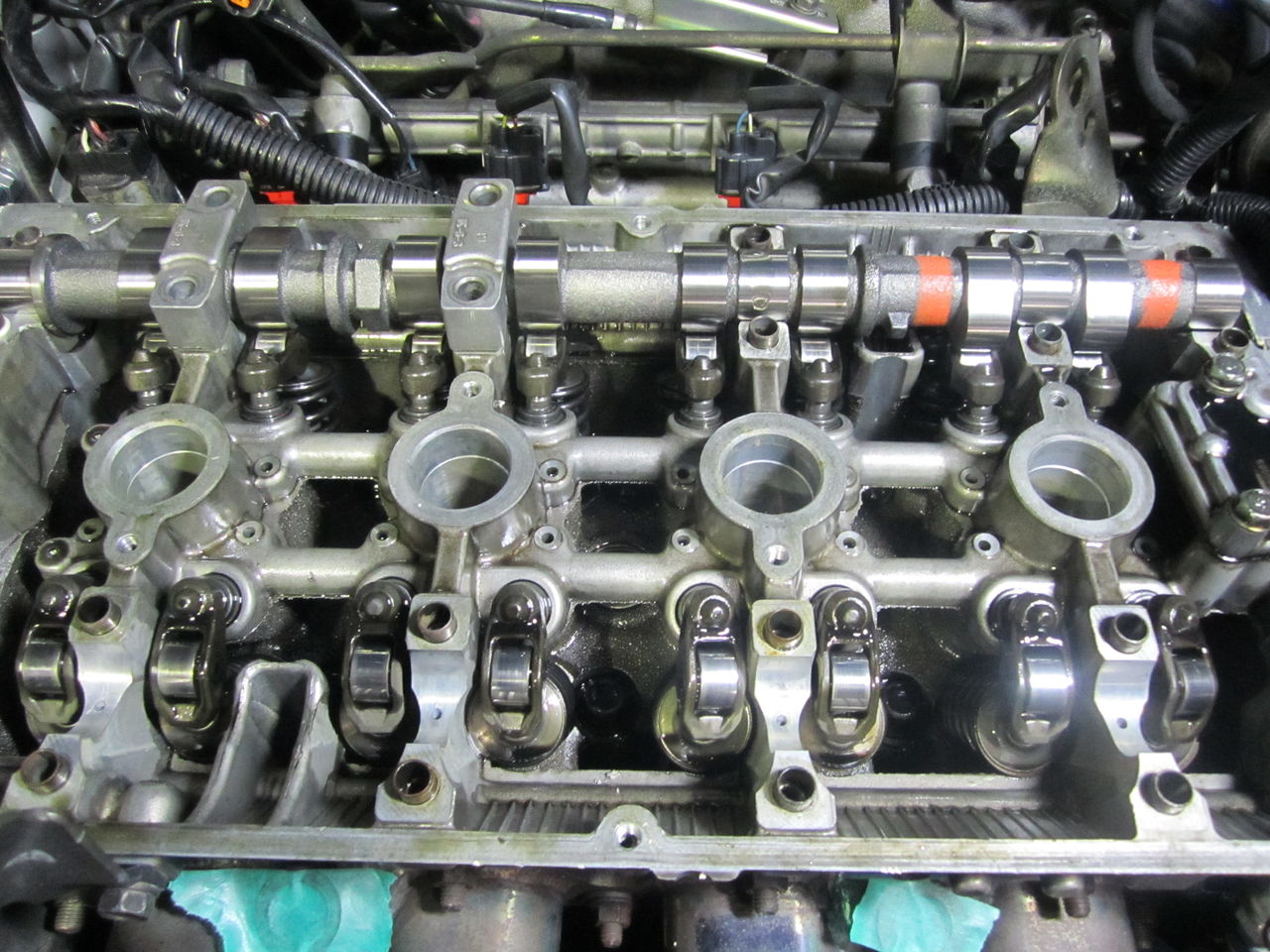

カムホルダーを外したら、カムを取り出します。
コスワースは箱が洒落ている。海外に頼む価値がやはり有りそうです。

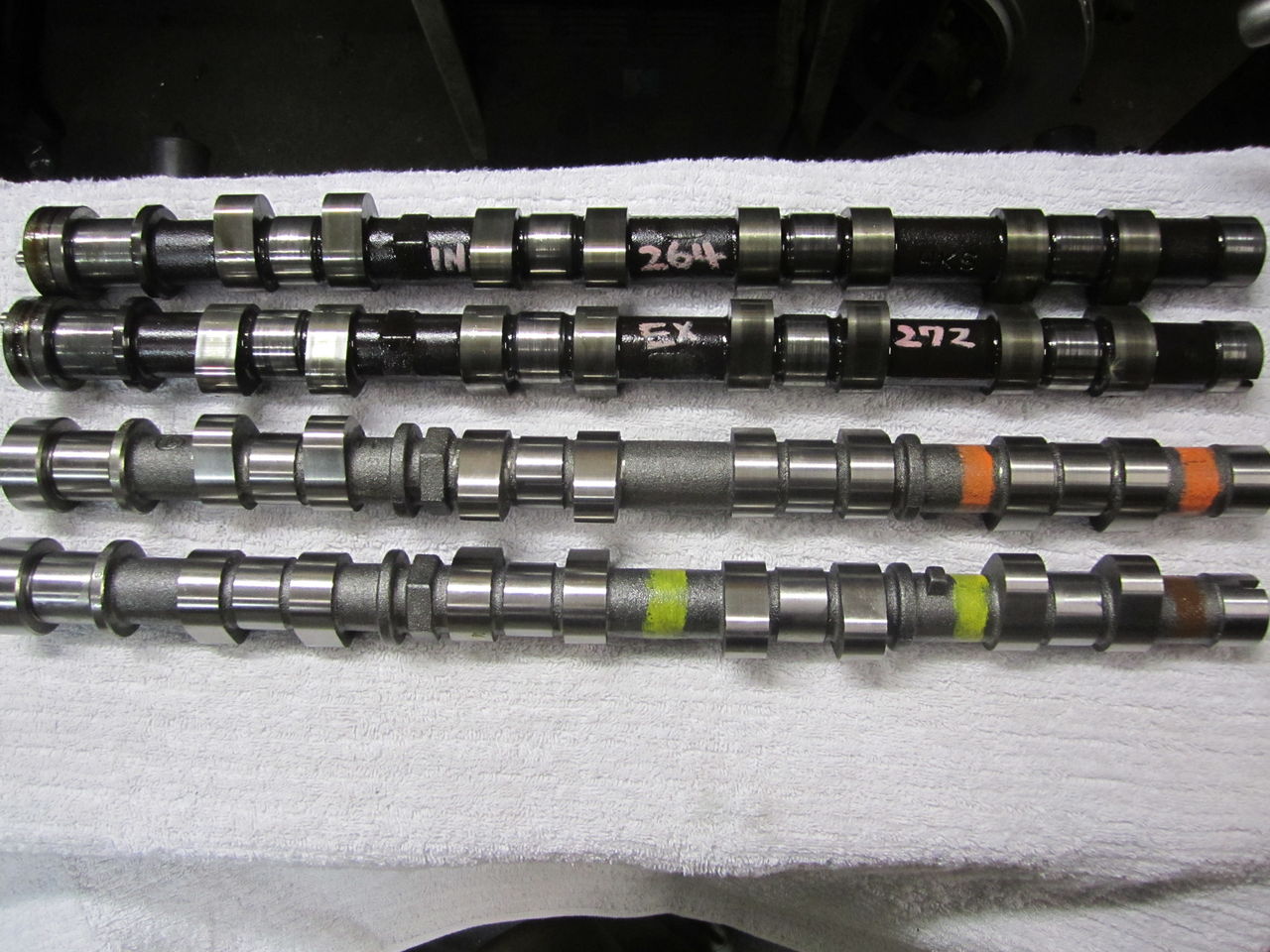

カム単体、EVO7.8.9用なので6で使うには少々変更が必要ですが。
カム山、左右対称ですが、ロッカーアーム非対称です。右コスワース、左HKS
HKS製は雰囲気がSR20ぽい感じにカム山が見れます。

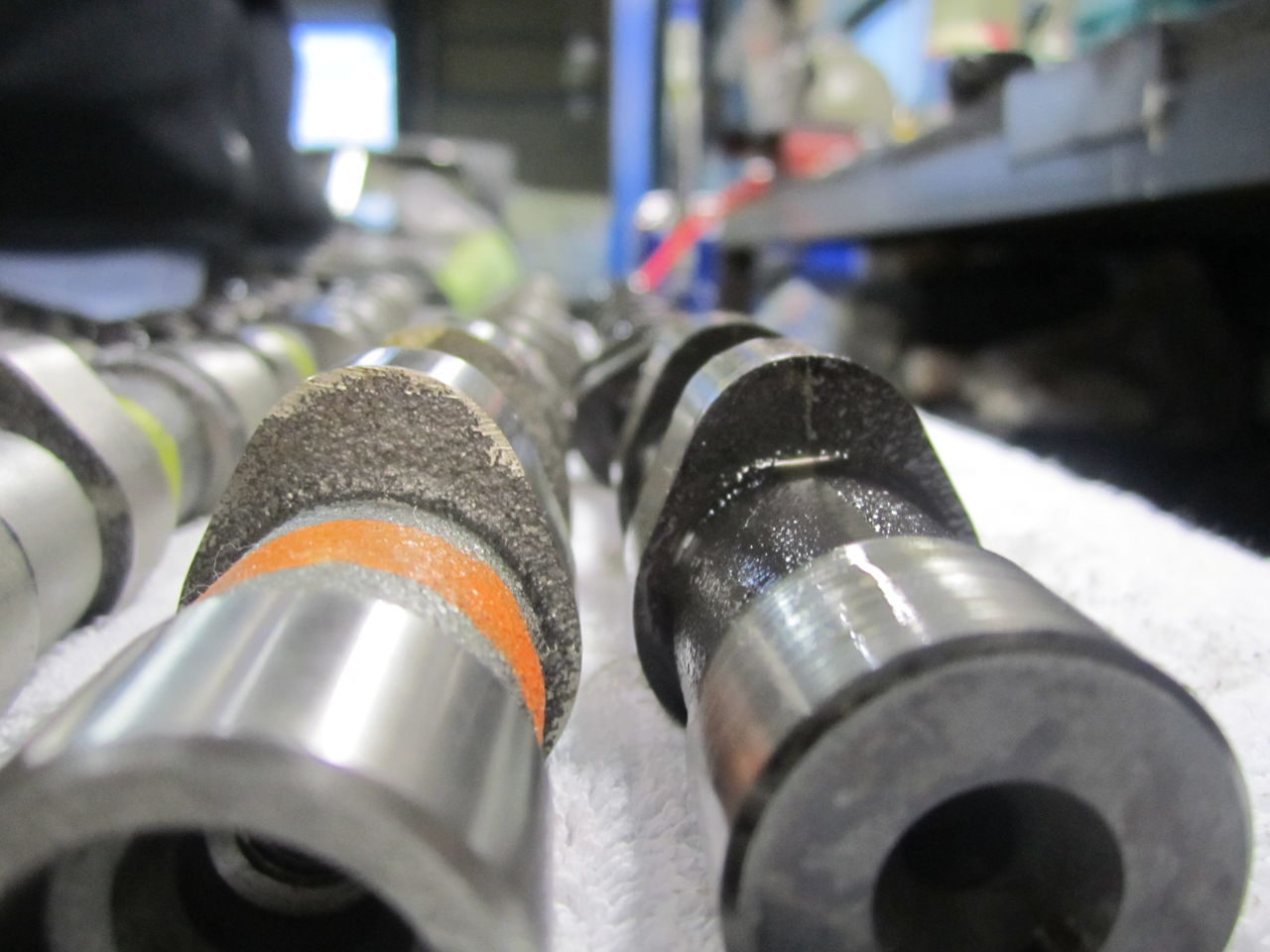

ちなみにEX側

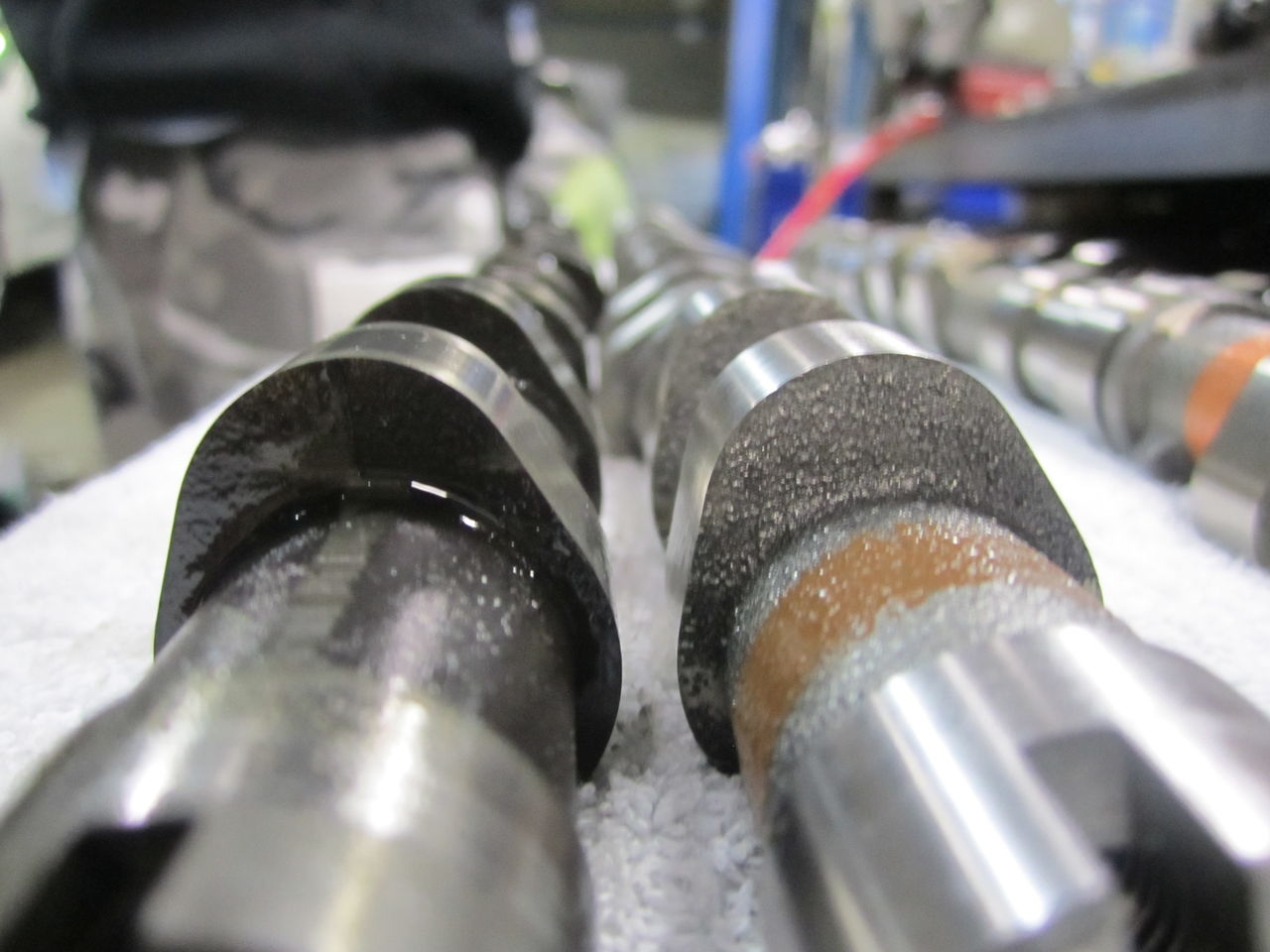

IN側、フルリフトあたりは長く開く感じになってますね、フルリフトで無い所を期待してるのですが、測定しないと分からないので、後は組んでみてです。
ヘッドにカム載せて組んでいきます。

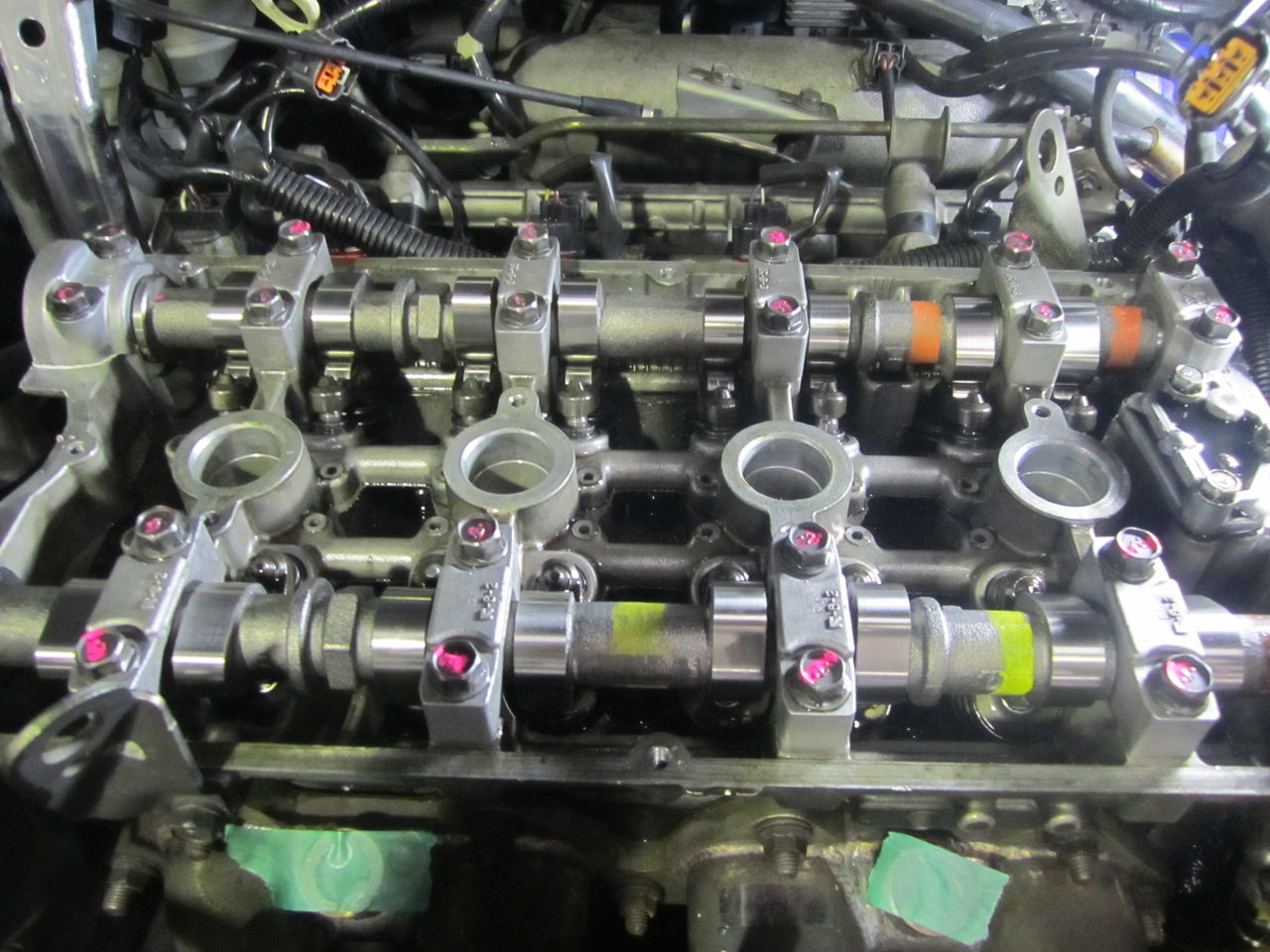

カムを組み込み完了。バルタイはコスワースの指定にセットしました。変に小細工するよりも指定の方がコスワースレベルだと良い結果があると思います。
