2018年03月07日

GTR BNR32 オーバーホール エンジンブロック組付け

B08942ED-8E28-4500-AB54-2C2B9E9FFCFF
クランクメタルボアからクランクシャフト外形で引き算しクリアランスも引き算して出た厚みのクランクシャフトメタルです。当然、温度や湿度を考慮して出た厚みです。RB26のクランクメタルは通常の物とは少し違いオイル溝に穴が開いているタイプです。ブロック側のメタルが収まる部分にも溝がありメタル背面の冷却とフローティング作用を促進しやすい作りになっていると思います。さすがのレースを意識したエンジンだと感じます。左が灰色ががっていて梱包から出した状態。右が簡単に脱脂を行いながらのポリッシュ状態です。これが初期段階の下準備です。

B700DCC4-E157-4BCF-8F90-921738ABD539

同じくクランクメタルです。背面部は脱脂しながら表面のコーティングを取り除くとポリッシュのようになりますが脱脂剤で丁寧に拭き上げました。あまり背面は拘らないのでこのくらいです。
644CCDA2-E8ED-48E0-89A4-7FF0508080D7
簡単に拭き上げてから2段階目の洗浄です。今度は金属の油分を限りなく0にする薬品で完全脱脂していきます。こうする事でブロックに収めて接触する部分の滑りがなくなりメタルブローを下げられる要因につながります。指を浸けると指先の油分はあっさりとなくなってしまします。そんな劇薬です。
C429CF73-E79D-4520-A257-0BA3722E4A5F
メインベアリング部も先程の劇薬を使いキッチリと完全脱脂状態を作りあげます。磨いたような光になりますが、完全脱脂状態が進むとおのずと光沢が出てきます。この作業をしながら谷間の水平ラインを簡単に点検をしておきます。

E703005A-7C3A-46AB-8340-5E1E0DEF57D7

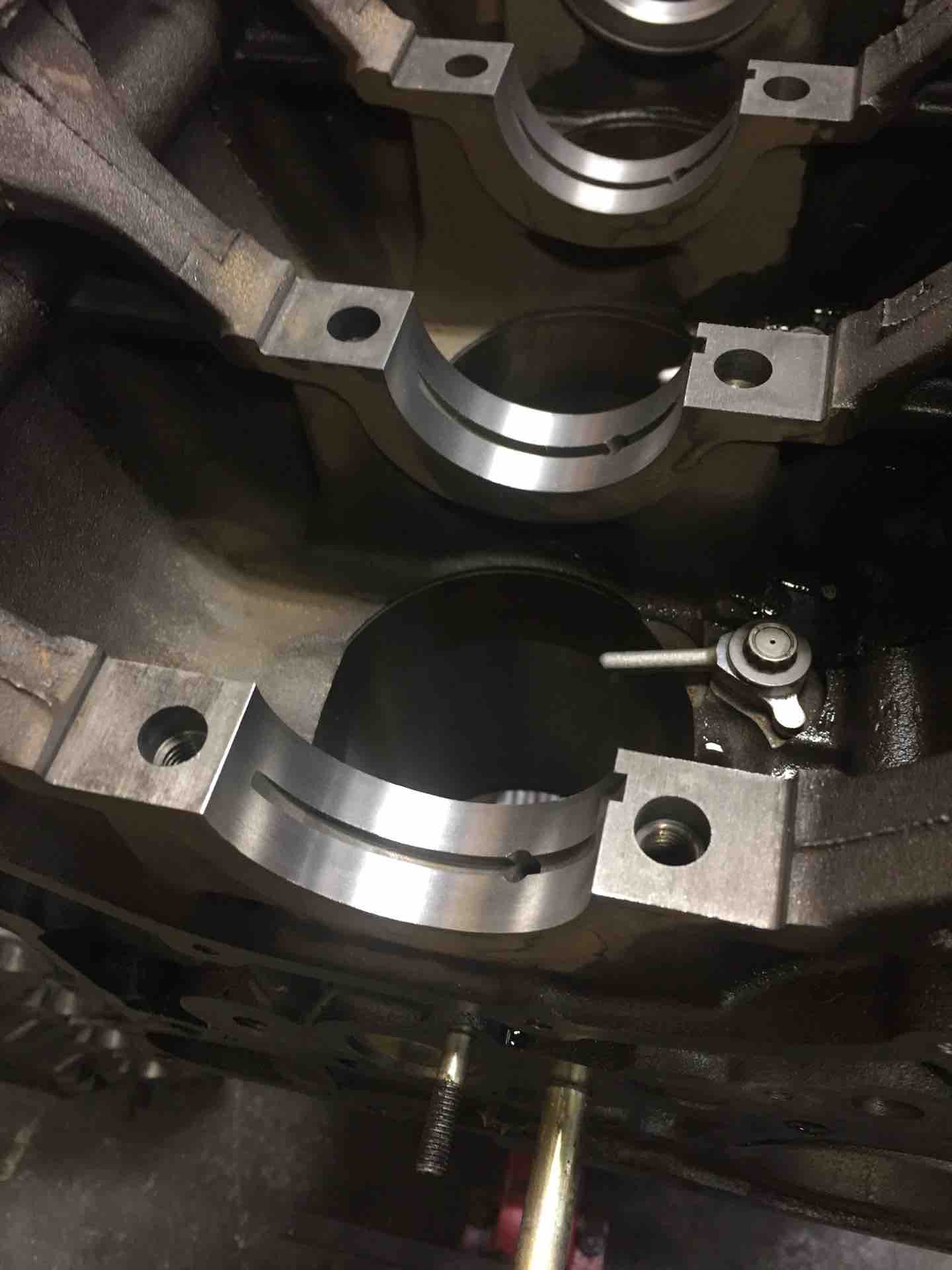

完全脱脂状態のメタルを完全脱脂状態にしたメインベアリング部に皮脂が付着しない様に入れていきます。
F9378523-CB8C-46AD-B273-737BD9876F92

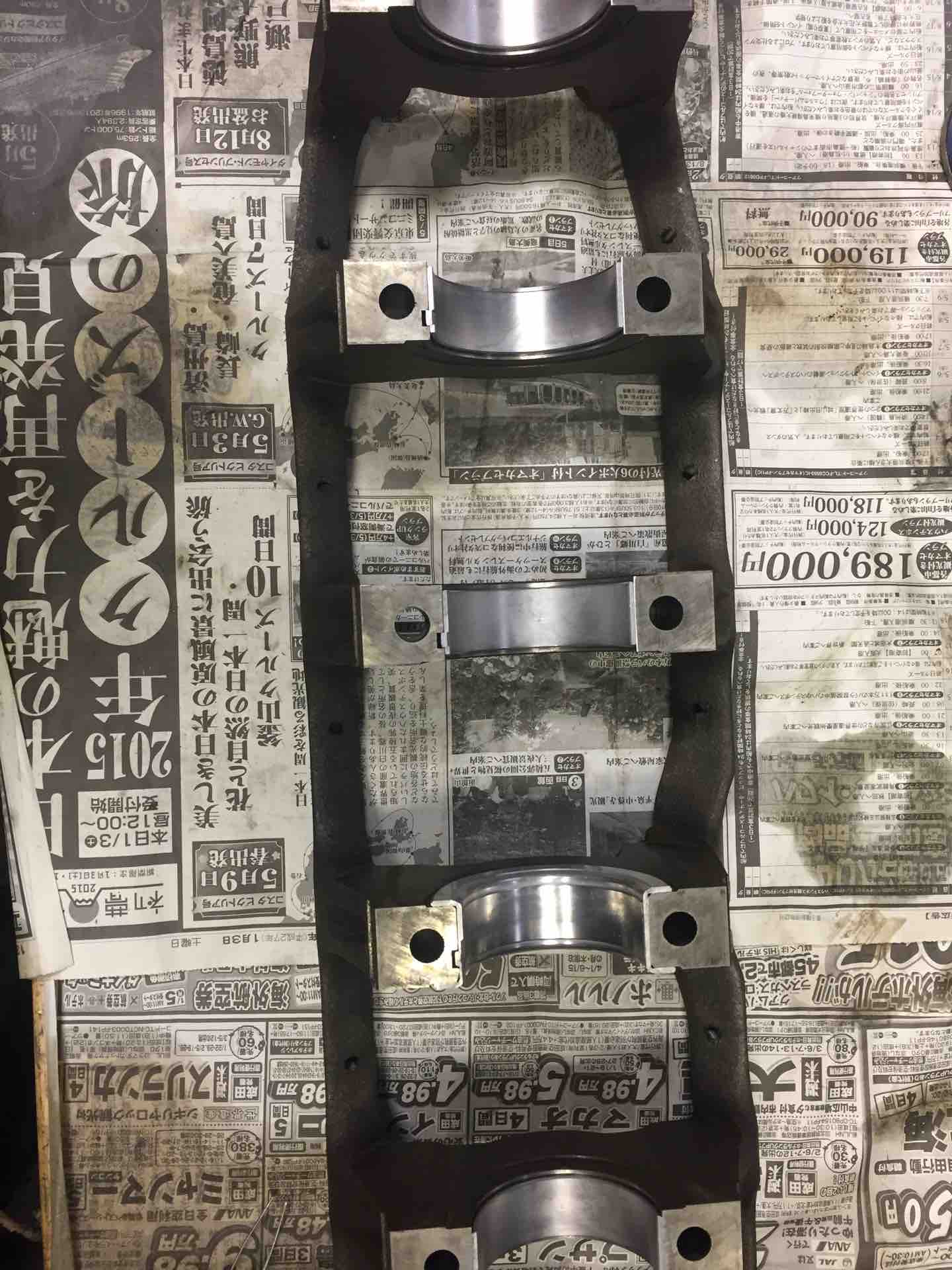

クランクキャップ側も同じ手順で進みます。やはり同じ様に谷間の水平ラインを点検しておきます。
486B46AE-8D37-4AC8-A94A-1245CB093919

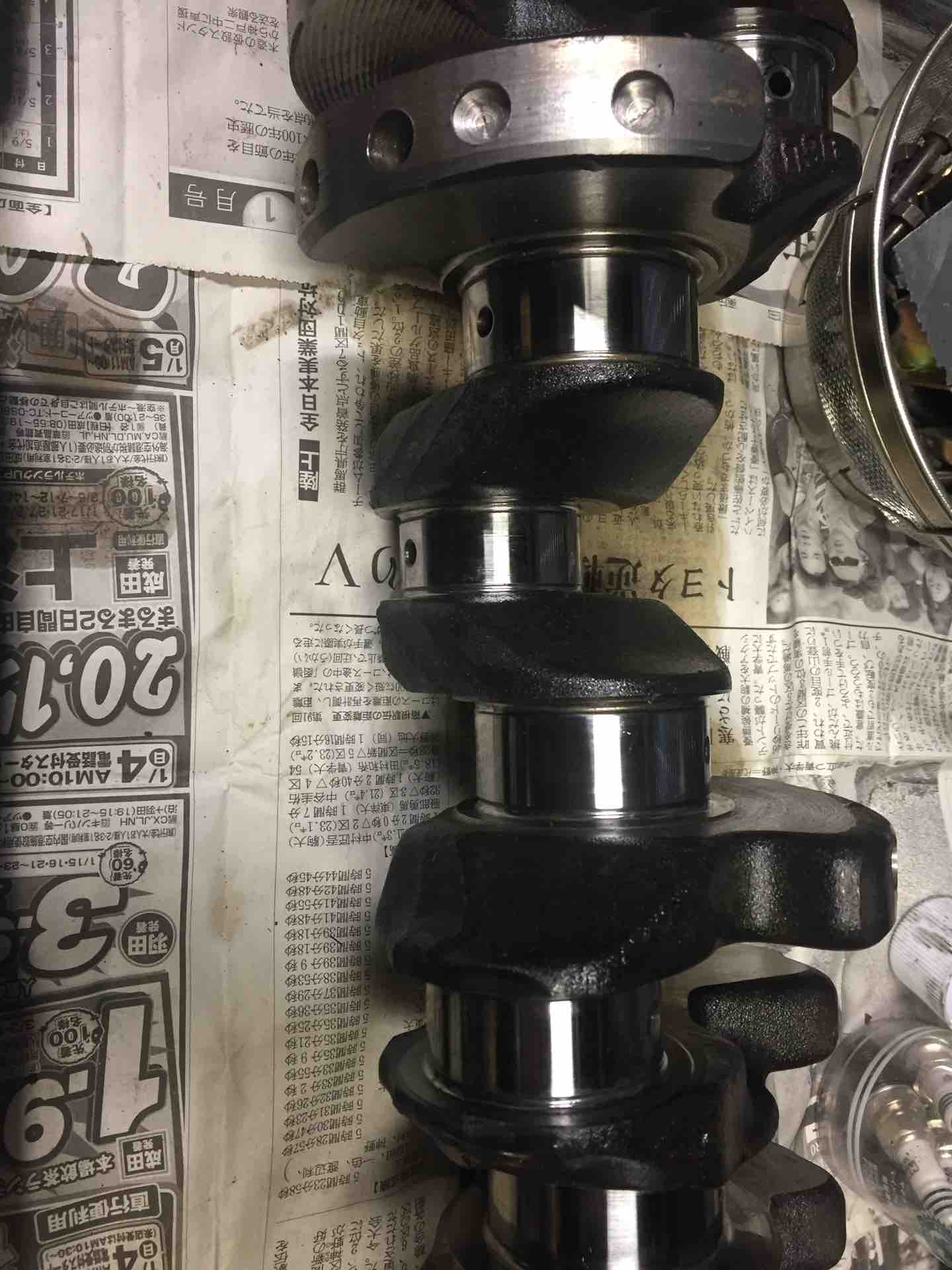

クランクシャフトもジャーナル部分を磨きます。なめらかに滑る様に廻すために行っていきます。
A4A7DAD6-E7DF-4129-B0B7-280B0D34EAE9

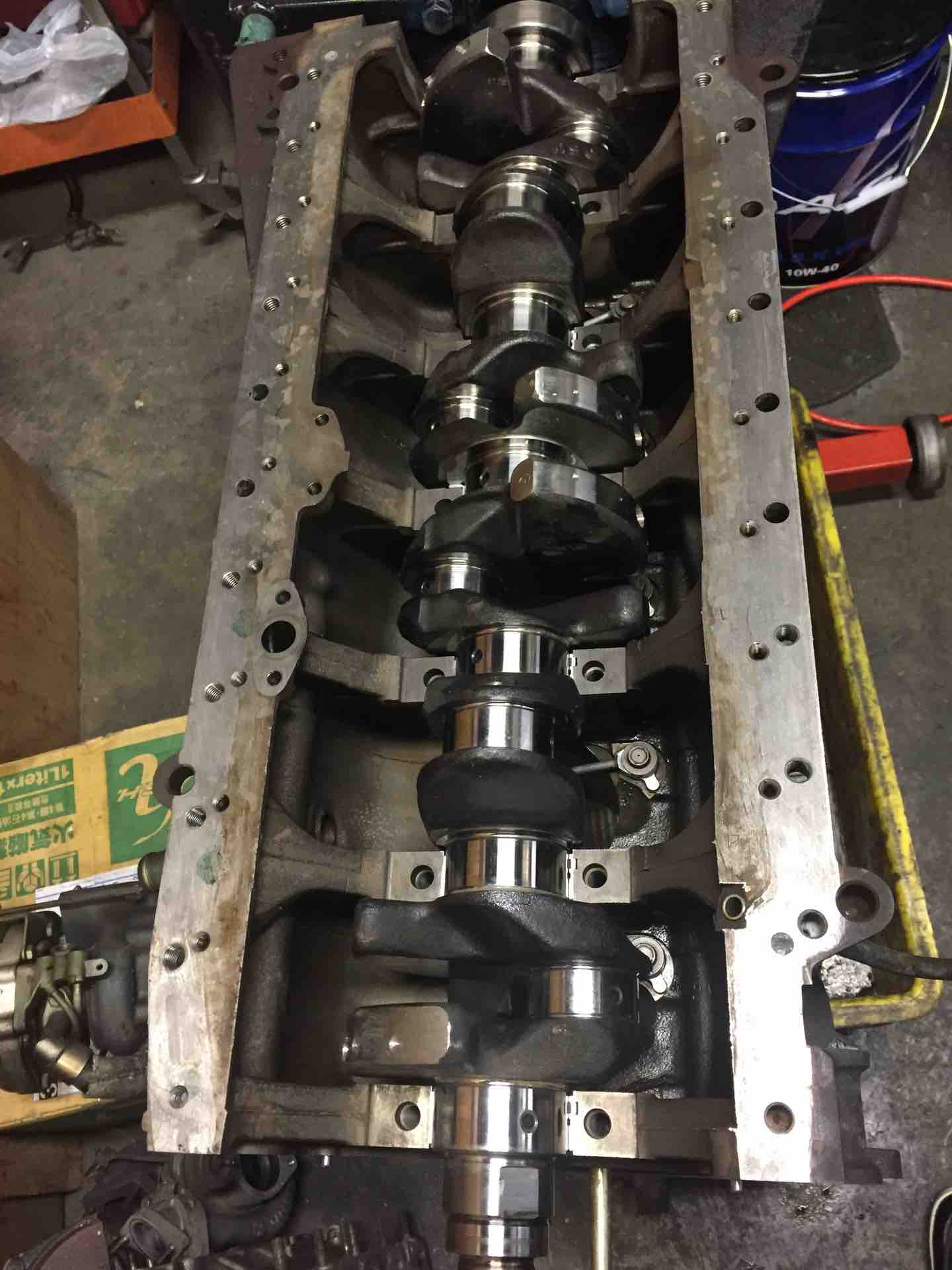

クランクシャフトをブロックに納めます。この時にクランクシャフトを絶対の水平と仮定してNO1からNO7まであるメインベアリング部の高さを検討していきます。再度ラインボーリングなど行えばよいのですがクランクに合わせてラインボーリングはできないので、クランクに合わせてメインベアリング部の高さを変えクランクシャフトを絶対水平的に使える様にします。この時にクリアランスの変化が出てしますので、クリアランスと仮想水平が成り立つように入念に調整していきます。クランクキャップ側も同様に行い、クランクシャフトに対しての水平の穴の並びを作ります。それが完成したらオイルをたっぷりとメインベアリングに塗りクランクキャップボルトをゆっくりとねじ山の異常がないか確認しながら丁寧に規定トルクで締め付けます。締めつけ後に芯ずれがないか、フローティング状態に入ったかを確認します。どうしても組付けペーストの非流動ではフローティングの確認ができないので使用はしません。


その様に組付けたクランクを指先で軽く回るかを点検します。通常は工具などを使い廻しますが、工具の力も入ってしますので本当の意味での芯ずれやフローティングが分かりません。この様に組み付ける事で芯ずれの無くフローティングのクランクシャフト組付けができます。ここでひっかりがある場合は再度前述の手順を踏みなおさなければいけません。ここの段階で熱対策やフリクションロスなどの含まれたエンジンになっていきます
