ベルヌーイシリーズEXマニ  JZX100 TD06

IMG_0120

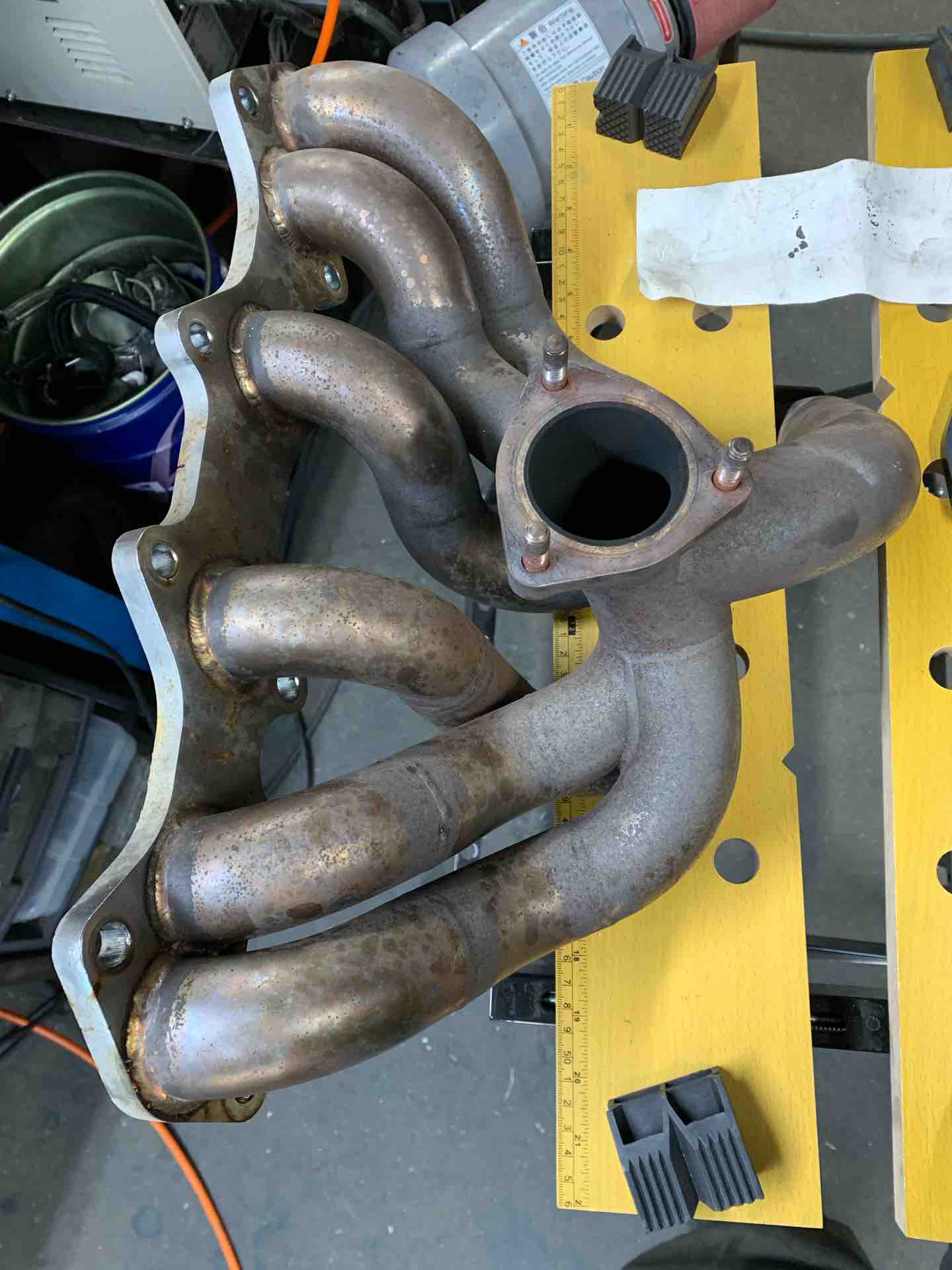

既存のキットの06用です、6-3-2-1の作りでターボフランジには横から集合するタイプはコンパクトにでき、剛性の無いパイプなら擦り合わせて作れるので主流の方法です。これはもう日本古来よりの伝統の作りとも言えます。しかしそれも問題点は多く抱え、その他の選択も無く、自身で納得出来る物を作るのは非常に困難で、諦めやこういう物だと思う事や鋳物マニに逃げ、ロストワックスは割れない伝説も一時でましたが、高速コースで30分でヒートクラックのオンパレード。そんなマイナスの妥協点が一方的でした。ですが、高剛性で高効率の物は存在します。なので目指してみたのがベルヌーイシリーズです。材質は耐熱鋼と呼ばれる中でも安価なSUS304シリーズでスチームパイプと呼ばれるものを使い。高価な材料はありますが価格にグッと跳ね返るので回避しました。高効率を狙いたいので6-1に12°で集合する作りです。
72DF8247-ACDE-44CA-BFD2-67F63F6663D1

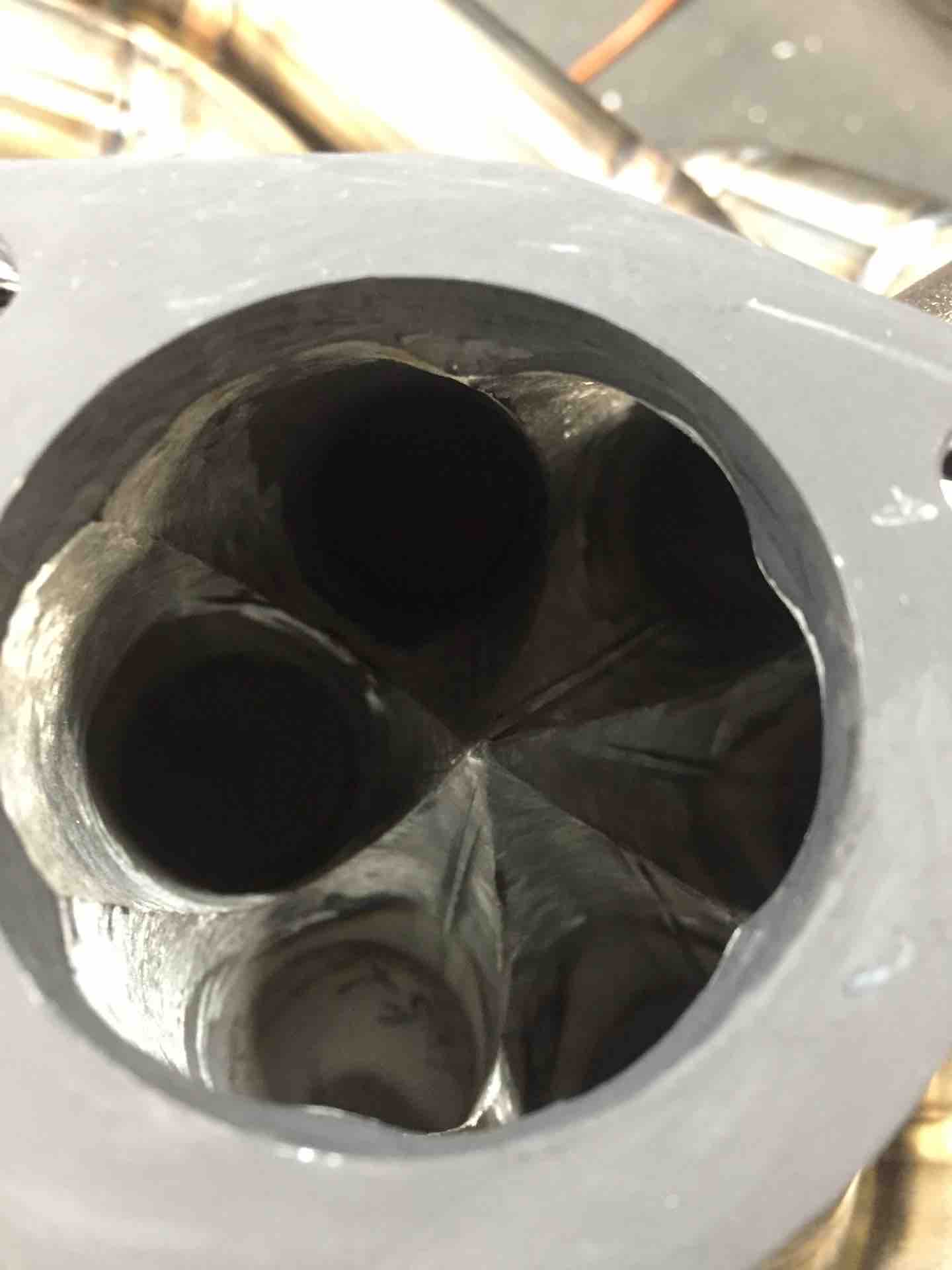

集合部内部です。ツノタイプとも呼ばれます。
IMG_0109
IMG_0112

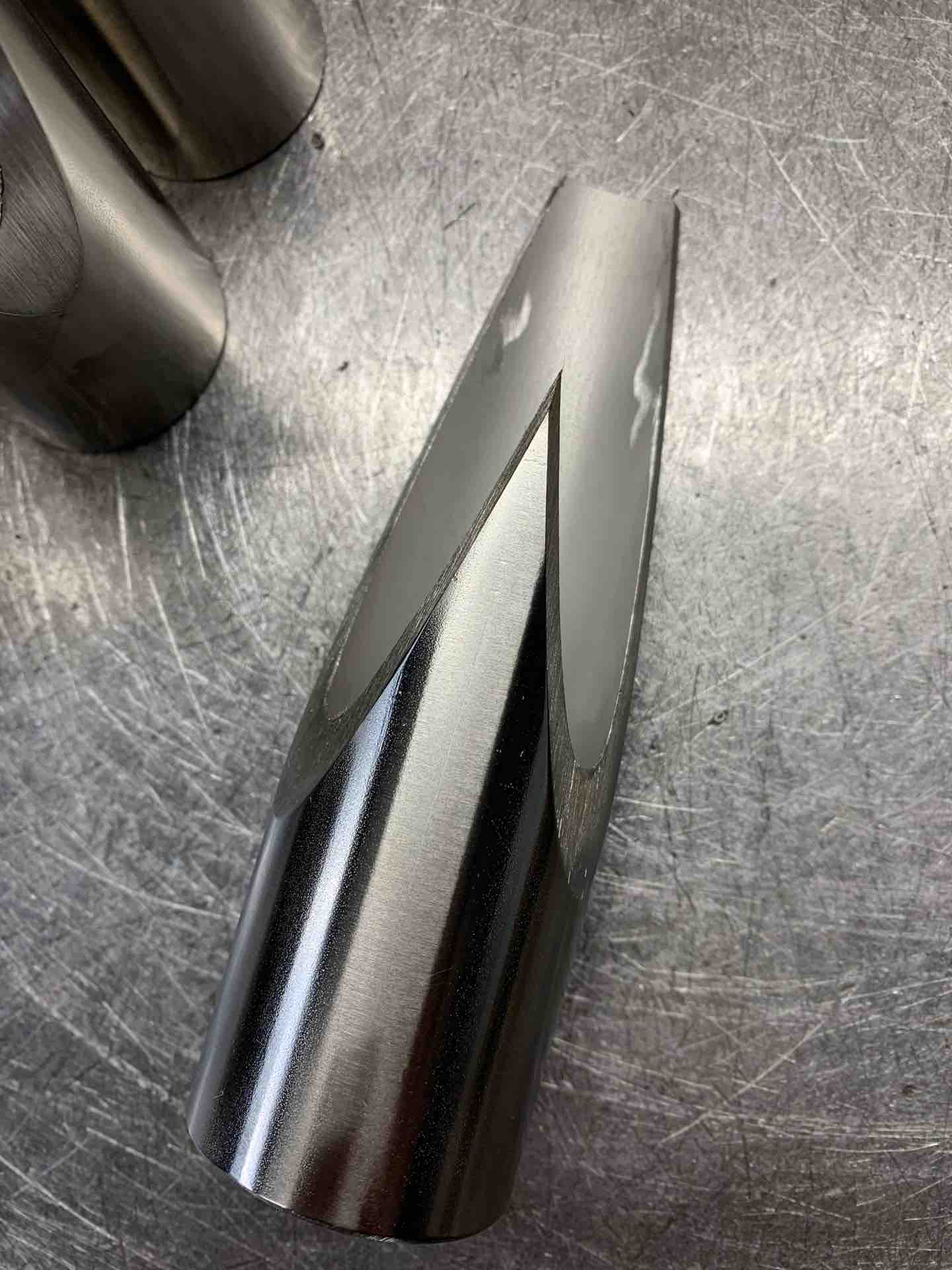

集合部を溶接する前のピースです。高剛性のパイプを精密にカットし6個合わせて溶接します。先ずこの材料で擦り合わせて作るのは必然でサンディングマンになってしまいそうと思うくらい硬いです、そんな材料を精密カットするのも神経をすり減らします。
IMG_0202

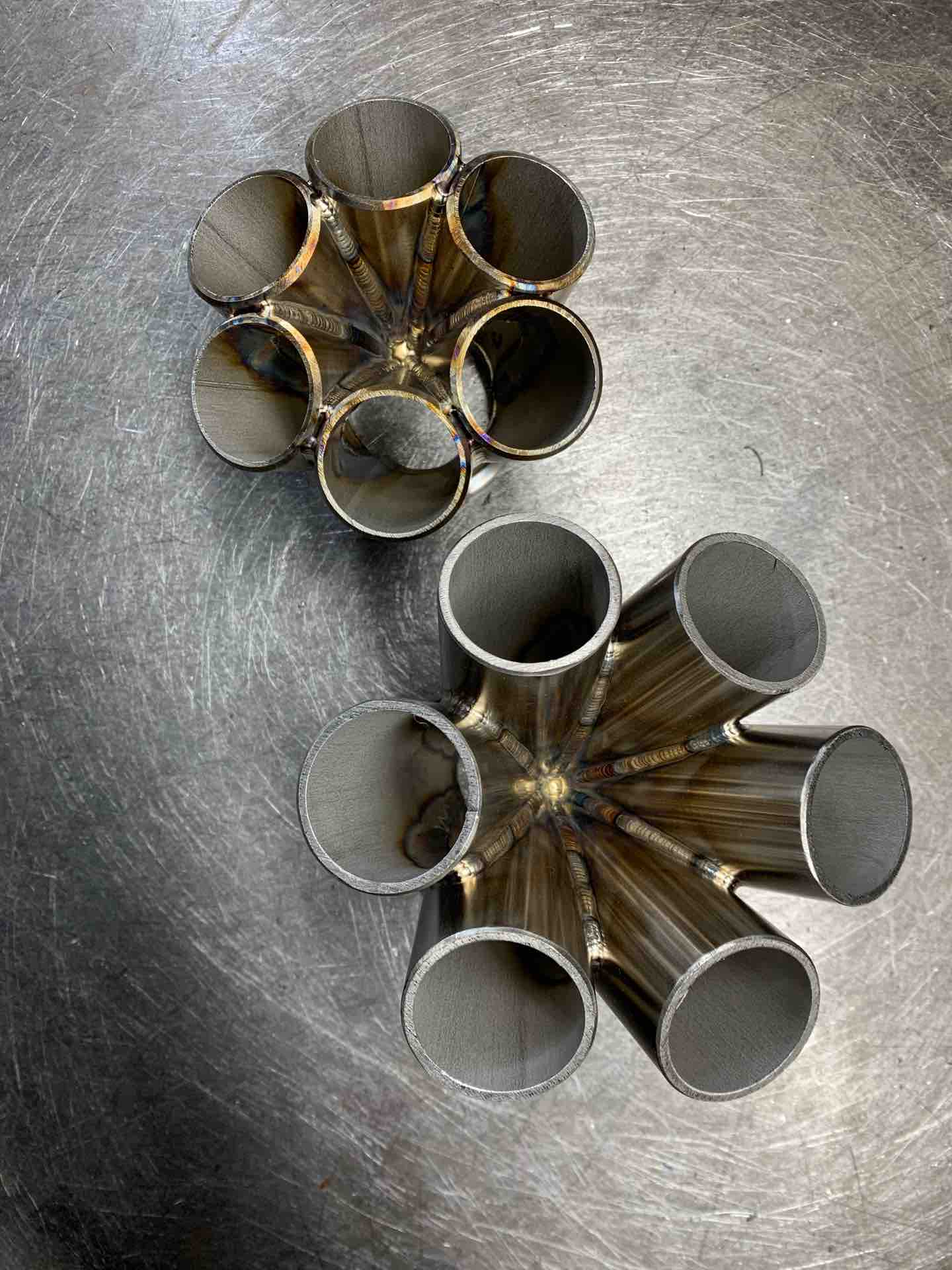

集合の別バージョンの6-1ですが完成形です。

IMG_0183

kIMG_0181

IMG_0187

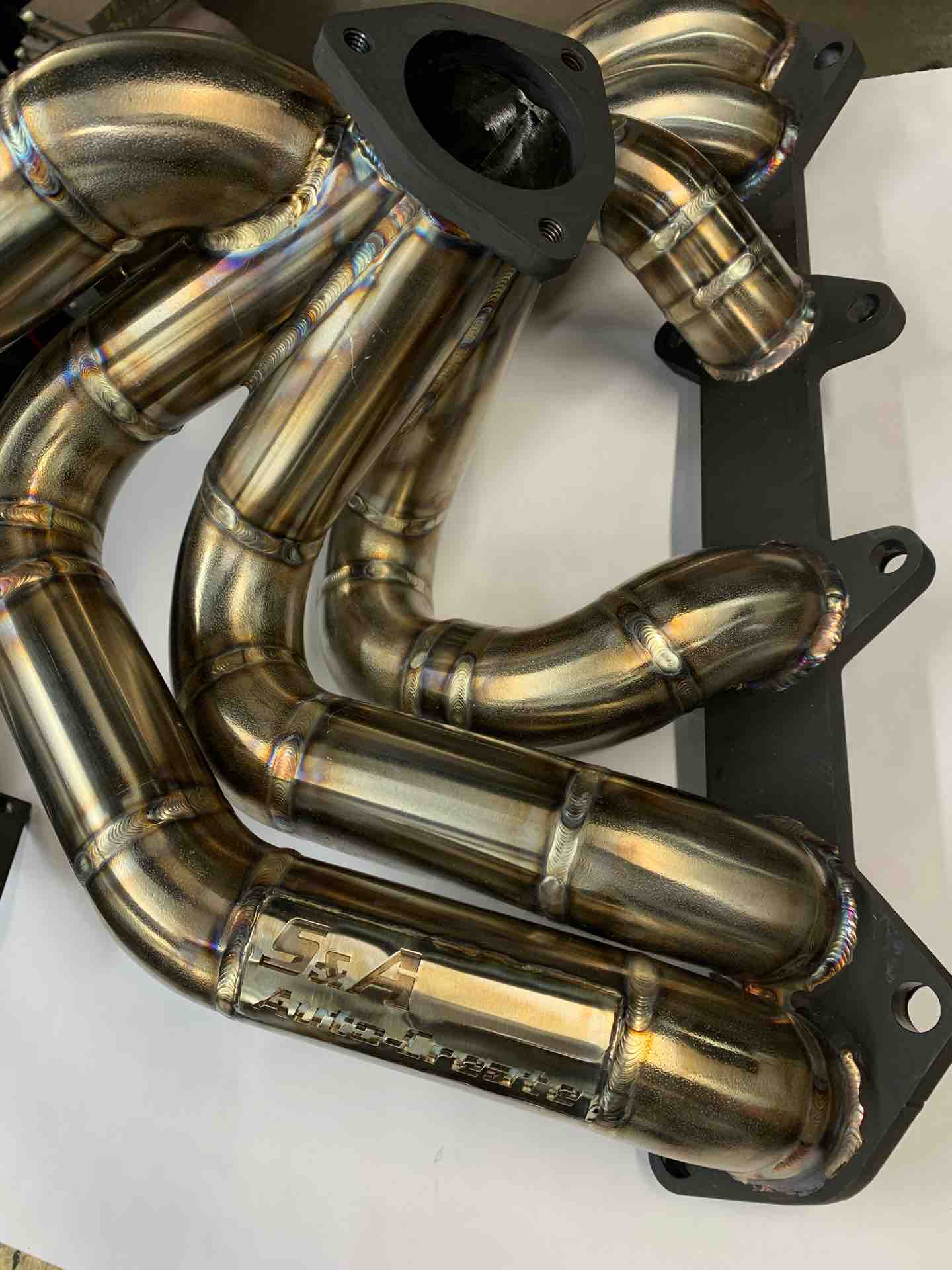

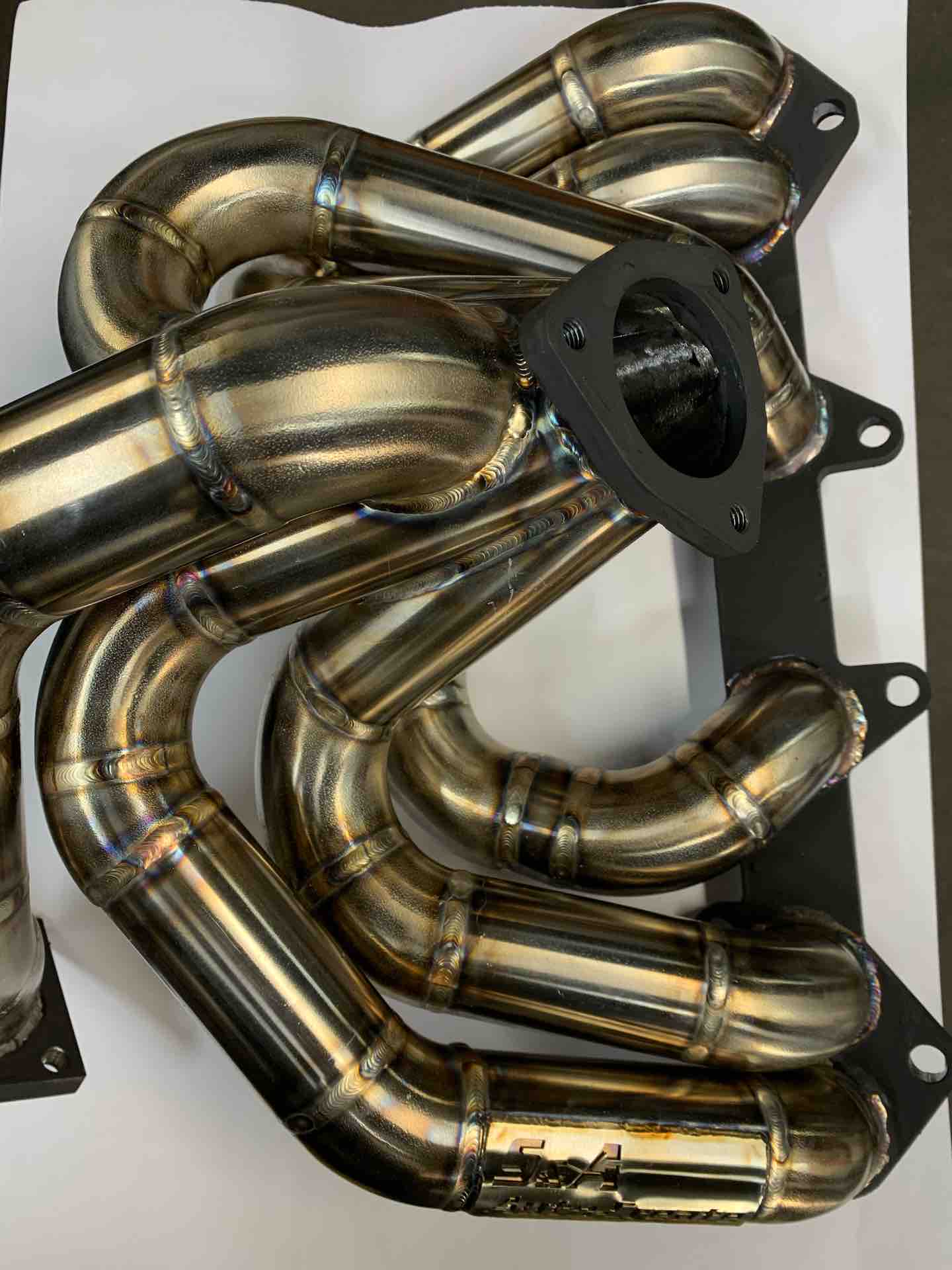

上記の事を踏まえて完成したJZX100 TD06-25G。リプレイスのベルヌーイEXマニです。既存の物でクラックがとか、2Jなら下からとか、マフラー外して何しても音変わらないとか、そんな事も全て解決です。クラックは高強度のスチームパイプを使用し、TIG溶接も酸化させずに小径パイプとしては高電流の100Aで溶接してます。低回転からも合流角度に拘った12°合流で効率上げ、ベルヌーイ効果もバッチリです。音の方も集合部は好評を頂いているボルトオンとほぼ同等の作りです。様々なタイプのリメイクが出来きますのでお問い合わせください。
